，如图。现在入户箱一般用PZ30，进线的断路器是2P（极），左接L（相，火），右接N（零）。如果是4P，左边3个接L1－3，右边接N。插座应是左零右相（火）。空开:左零右火，部分1P漏电保护器是火线进入断路器另一个是零线2P的有左边火线也有右边火线的，看标志，...；4p空气开关接线图如下：4P空气开关用于三火一零的接线，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N或PEN。三相漏保接4根（3火1零），三相空开接3根火线。单相漏保2根（1火1零），单相空开接1根火线。；三相四线空气开关有如下两种形式：即普通4极开关和带漏电保护的开关。接线：普通4极开关---每个极都有相同的过载脱扣功能，所以理论上零线接哪个极都可以，但通常接在最右侧。但要注意，此类开关在脱扣后会把零线切断。带漏电保护开关---零线必须接在图中有标识“N”的极上。此类开关脱扣不会切断零线...；主电路的接线（按照图文接线图，即可完成正确接线）空气开关的三根出线端L1、L2、L3分别与接触器的主触点的进线L1、L2、L3分别相连，接触器的主触点的三个出线端T1、T2、T3分别与热继电器的三个主触点的进线端相连；热继电器的三个主触点的出线端分别与电动机的三相绕组U相、V相、W相相连。接线图：...；空气开关除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。三相三线空开接线具体图如下：在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而...。
2、其次，空气开关的下端则需要连接到负载，比如灯具、电器等。这样，当负载需要电力时，空气开关会导通，允许电流通过；而当负载不再需要电力时，空气开关断开，可以有效切断电源，防止意外触电或火灾等事故的发生。为了更好地理解这种接线方式，我们可以参考下图。图中展示了空气开关的接线示意图，其中电源线...；三相空气开关接线图看图方法：这样的进火线接L 还是n——电源火线接L、电源零线接N。1P空气开关只接电源火线；漏电保护开关L接电源火线、N接电源零线；2P开关左边接电源火线、右边接电源零线；如果条件允许最好是三相负荷平衡分配（三相四线制），如果不允许可以把所有开关的进线火线并联接电源火线，所有...；本人问过正泰客服，对方明确回答：2P的空气开关（漏保）没有零火之分 至于是不是所有的2P都一样，品牌太多，不确定。本人认为：有标识按标识接线，没标识的也没有零火之分。附正泰官方接线图：本人接线图：亲测没有任何问题 2P。

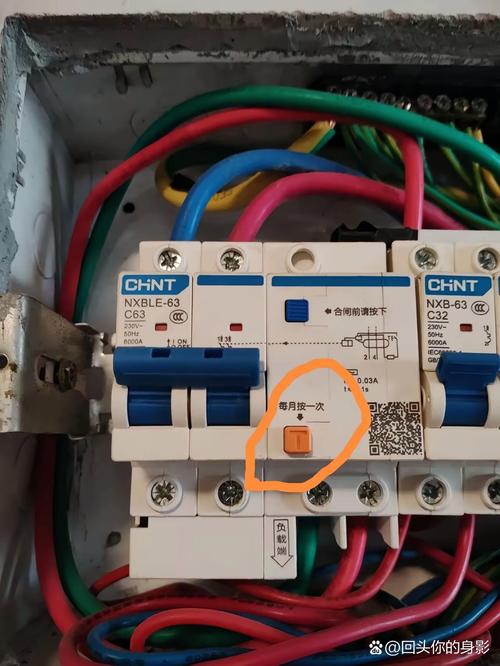

3、2匹空气开关接线图：漏电保护器接线：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。如果漏电保护器输入输出接反，会导致电子式漏电保护器的脱扣线圈无法...；5. 家用空气开关接线图。主要功能是在正常情况下，过电流脱扣器的衔铁保持释放状态；一旦出现严重过载或短路故障，与主电路串联的线圈将产生较强的电磁吸力，吸引衔铁下移并顶开锁钩，从而使主触点断开。欠压脱扣器的工作原理与此相反，在电压正常时，电磁吸力吸附衔铁，主触点才能闭合。一旦电压大幅下降或断电，衔铁就会被释放，使主触点断开。电源电压恢复时，必须重新合闸才能使设备工...。
4、三相四线空开的接线是这样的，上口下口接线端子是对应的，上面是三个火线和一个零线的接线端子，零线端子上面显示大写的N，其余的接线端子就是火线的接线端，按要求应该是黄绿红三根相线分别从左到右接到火线的端子上，空开的下口接线端子和上面对应就可以。希望回答对漏电开关
(^人^) 你有帮助。；见下图，红线代表火线，黑线代表零线。常用的空气开关有1P、2P、3P、4P这四种，根据你的供电方式选择适用的就行。1P就是你所说的单线，其实是指单相，只能保护一根火线，适用于照明或小功率的220V电器。2P用于一火一零的接线，一般用220V的电动机之类。3P用于三根火线的接线，也就是380V的接线，一般用于...；接线示意图:一般断路器三相相线不标注的，但是肯定有一相在开关或断路器本体上标注有“N”字样，进、出线侧都有，只要将标注N的接零线，其余的三个桩头分别接A、B、C相线即可，如果是电机负载，反转的话，任意调二个相线即可，无论在进线还是出线均可以调.；2. 双极（2P）空气开关接线图解：如空气开关无明确标示L（火线）与N（零线），请遵循左零右火的接线习惯。3. 漏电保护器（漏电空气开关）接线方法：漏电保护器的火线与零线接线方式如下所示。4. 家用空气开关接线原理图示：提供家用空气开关的接线原理图参考。5. 家用空气开关接线图例：展示家用空气开关...。
5、一个空开下属三个用电支路，每一支路受一个漏保保护。三个漏保各尽其责，互不干扰。具体接线是：三个漏保上桩头并联后进空开下桩头。空开上桩头为供电进线端，漏保下桩头是各支路用电设施。3个开关并联到起，或设一个总开关，另外两块作分路开关。1、先了解空开的各个部位作用名称。2、按照下图...；1p空气开关接线图详解：1、1P空气开关又称单极空气开关，它只有一个进口和一个出口，所以只要接火线。2、两相空气开关又称2P空气开关，它的接线如下图所示，如果空气开关没有标记L与N，那就按照左零右火的习惯接线就好。3、漏电保护器又称为漏电空气开关，它的火线与零线的接线方法如下：4、家用空气开...；2、断路器（空气开关）的极性分类和接线方式：单极（1P）+N ： 220V火线进开关，零线N直连不进开关。断开时，切断火线，不切断零线N。双极（2P）： 220V 火线与零线同时进开关。断开时，火线与零线同时切断。三级（3P）：380V 三相火线全部进开关，零线N直连不进开关。断开时，切断三相火线，不切断...。
