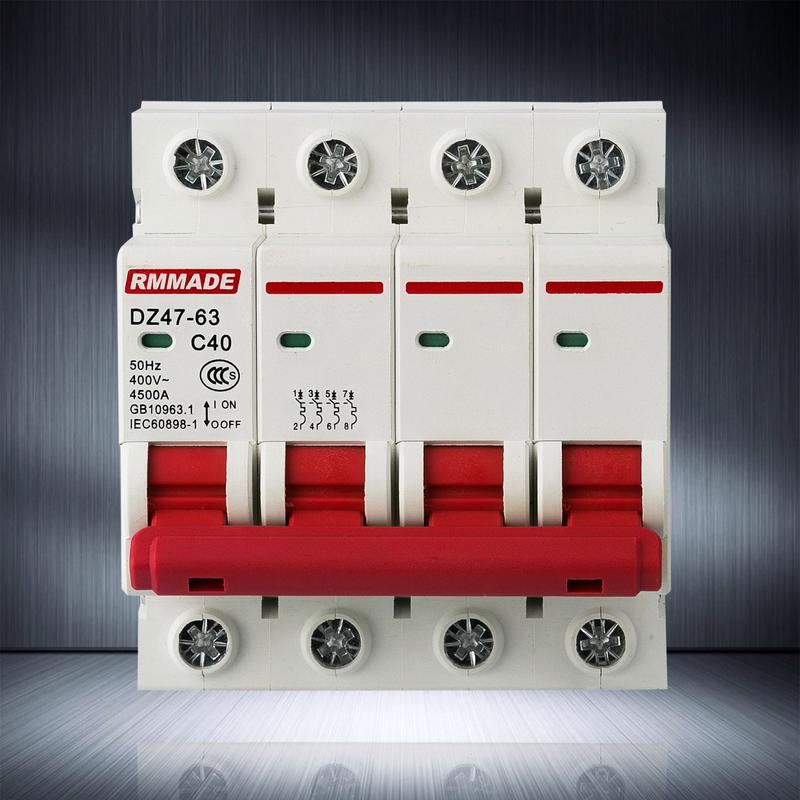

电力拖动与自动控制线路中常用的自动空气开关为塑壳式。如DZ5－20系列。四、空气开关的结构以DZ5－20型自动空气开关为例自动空气开关
，其外形及结构如图（一）（二）所示。DZ5－20型自动空气开关其结构采用立体布置，操作机构在中间。外壳顶部突出红色分断按钮和绿色停止按钮，通过贮能弹簧连同杠杆机构实现开关的接通...。
：如图（三）所示，1、2为自动空气开关的三副主触头（1为动触头，2为静触头），它们串联在被控制的三相电路中。当按下接触按钮14时，外力使锁扣3克服反力弹簧16的斥力，将固定在锁扣上面的动触头1与静触头2闭合，并由锁扣锁住搭钩4，使开关处于接通状态。当开关接通电源后，电磁脱扣器．...。

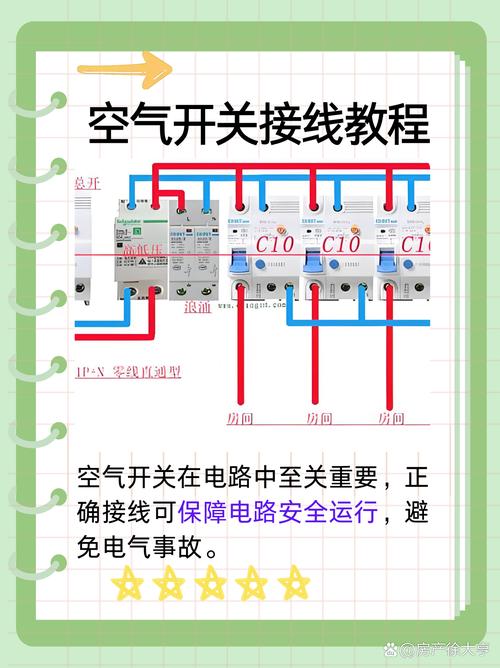

以下是关于开关接线图的全面介绍，包括单相控制开关（1P型自动空气开关和1P+N型漏电保护开关）的接线方式及相关图片展示。一、1P型自动空气开关接线图 1P型自动空气开关主要用于控制一根火线的开、关。其接线方式如下：输入端：将引线的输入端与空气开关的上桩端连接。输出端：将输出端接于空气开关。
空气开关的作用是保护电路不因电流过大而烧毁。因为，采用空气作为灭弧的介质，所以称之为空气开关。什么是空气开关空气开关，又称自动开关、低压断路器等，是家庭与工程中常见的电路保护器，当工作电流超过额定电流、短路、失压等情况下，自动切断电路达到保护的作用，除自动空气开关
什么叫空气开关其原理又 空气开关也称为低压断路器，（多用于400V及以下电压）可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。并能自动切除所属线路的过载短路、失压等故障。，是低压配电网中一种重要的开关保护电器。空气开关(也可简称自动开关)，自动空气开关广泛用于低压发电机盘_及各...。
自动空气开关主要有以下作用：1. 过载保护：当电路中电流超过额定值时，自动空气开关会自动切断电路。比如家庭中使用多个大功率电器，导致电流过大，它能及时动作，防止电线因过载发热引发火灾等危险。2. 短路保护：一旦电路发生短路，电流瞬间会急剧增大，自动空气开关能迅速跳闸，切断短路电流，避免电气设备...。
自动空气开关由触头装置、灭弧装置、脱扣机构、传动装置和保护装置五部分组成，它的工作原理如下：图中1为电磁脱扣器。当电流超过一定值(动作电流)时，衔铁动作，将顶杆一端吸下，而另一端向上，撞开锁钧3，主触头4在跳闸弹簧5的作用下迅速断开，开关跳闸。2为失压脱扣器。当失去电压时．衔铁失去吸力...。
