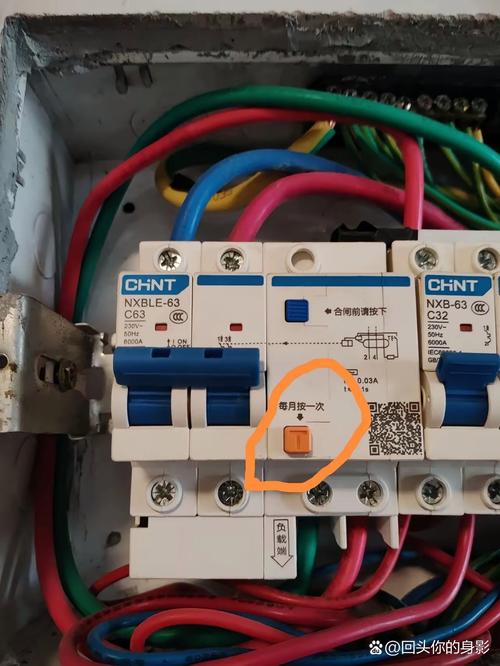

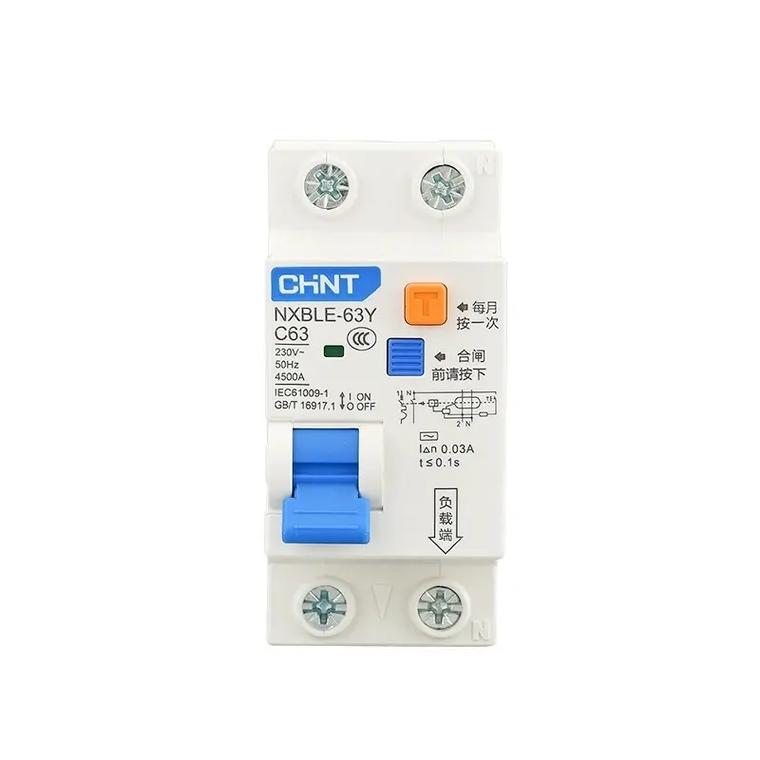

，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。如果漏电保护器输入输出接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断...。
如果是3p的那么空开的上方三个接线柱分别接三相火线，下方也一样接三根用电器的火线，如果是3p+1的那么带有N的接零线，其余跟前面说的一样3p漏电开关用于三线五（四）线制线路除把相线接好外必须把工作零线接到漏电开关的n端子，经漏电开关从下口的n接工作零排，否则单相电路用电时漏电开关就会跳闸...。
要求经过漏电保护开关的中性线不得作为保护线，不得重复接地或者接设备外露可导电部分，保护线也不能接入漏电保护开关。从漏电保护开关接线图中漏电开关
我们可以看出几个漏电保护开关的接线注意点：漏电保护开关负载侧的中性线，不得与其它回路共用。漏电保护开关标有负载侧和电源侧时，应该按照规定安装接线，不可以接...。
漏电开关的接线通常遵循以下图示和原则：三相四线制漏电开关接线图：火线：通常有三根火线，颜色分别为黄、绿、红，代表三相电。零线：一根零线，颜色通常为蓝色。接线原则：确保三相电流平衡，零线与火线正确对应，避免接错导致漏电开关误动作。单相漏电开关接线图：火线：通常位于右侧。零线：位于左侧。接线...。
ˋ＾ˊ〉-#
施耐德漏电保护器接线图如下：/iknow-pic.cdn.bcebos.com/bba1cd11728b47101d45dcc5cccec3fdfc032354"target="_blank"title="点击查看大图"class="ikqb_img_alink">/iknow-pic.cdn.bcebos.com/bba1cd11728b47101d45dcc5cccec3fdfc032354?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_600%2Ch_800...。
漏电保护器接线方法：1、根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线...。
∪﹏∪
